QRP Labs QCX

Aby jakiekolwiek urządzenie pojawiło sie w tym blogu używamy metody dostępności dla każdego - czyli jeśli poruszamy urządzenie dostępne w "Zrób To Sam" to musi ono mieć opcje dostępności w kategorii "Gotowce" czyli kupna urządzenia w pełni złożonego jako że niekażdy jest "Mistrzem Lutownicy" czy też "Ekspertem Samotortury" co w kontekscie składania zestawów może mieć tesamo znaczenie. Równierz jeśli niema możliwości zakupu złożonego składaka to powinien być zaoferowany odpowiednik zbliżony funkcjonalnością.

Swiat składaków jast światem bardzo dynamicznym - ciągle pojawiają się nowe, lepsze, tańsze lub prostsze rozwiązania. Obecnie są radioamatorzy którzy pracują nad urządzeniami w technologi FPGA gdzie cały nadajniko-odbiornik z wyjątkiem kilku komponentów mieści się w jednym układzie scalonym - budowa i synteza fali radiowej i jej demodulacja i filtrowanie odbywa się całkowicie cyfrowo a koszt FPGA nieprzekracza $20.

Z punktu widzenia Prepness, Survival i Plecakologia Stosowana - składaki mają następujące główne zalety:

• prostota obsługi
• prostota konstrukcji i co z tego wynika
• prostota naprawy - budowane są najczęściej z ogólnodostępnych komponentów i co z tego wynika
• łatwe w diagnozowaniu problemów - jesli będzie to konieczne
• wielkość - są zazwyczaj bardzo małe
• waga - praktycznie zawsze są o wiele lżejsze od komercyjnych rozwiązań
• zużycie prądu - co jest ważne w kontekście Prepness, Survival i Plecakologia Stosowana
• zazwyczaj są odporne na "niekompetencje użytkownika" - czyli niepsują się w wyniku błedów urzytkowania co sie zdarza równierz gdy niemamy doświadczenia w dziedzinie - jako że są rzeczy na które trzeba uważać
• mają o wiele większa tolerancje na skoki napięcia - naprzykład działają na praktycznie rozładowanych bateriach
• mają o wiele większa tolerancje na zanik zasilania - niektóre komercyjne rozwiązania idą do kosza po zaniku zasilania w czasie pracy urządzenia

Dlatego też QRP Labs jest najlepszym kandydatem do posiadania.

Jest to nadajnik-odbiornik morsa w pasmach amatorskich - w naszej sytuacji powinienno to być urządznie w paśmie 7 Mhz czyli 40 Metrów.

W skrucie o pasmach radiowych - pasmo 7 Mhz jest pasmem najodpowiedniejszym gdy mamy możliwość używania urządzenia obsługujacego jedno pasmo. Jako że 7 Mhz działa zadowalająco w każdej porze dnia i nocy gdzie 3.5 Mhz działa najlepiej w nocy a 14 Mhz działa najlepiej w dzień. 7 Mhz jest lekko gorsze od 3.5 Mhz w nocy i lekko gorsze od 14 Mhz w dzięń ale w ogólności daje przewage nad pozostałymi. Nadajniki wielopasmowe są bardzo drogie - przecietne komercyjne rozwiązania kosztują kilkaset dolarów.

Zalety to:

• bardzo dobre filtry
• szeroki zakres napięcia zasilania 7V do 20V
• praktycznie miedzykontynentalny zasięg - 5W
• dekoder morsa - pokazuje zdekodowany sygnał na ekranie alfanumerycznie
• tryb nauki kodu morsa - gdzie dekoder pokazuje to co trenujemy aby nadawać
• wbudowany "klucz morsa" do nadawania
• pamięć komunikatów - 12 komórek pamięci
• funkcja "Beakon" - radiolatarni - może transmitować wiadomość wkółko - ważne w Prepness i Survival
• przesunięcia pasma nasłuchu i nadawania - można nadawać na jednej częstotliwości i słuchać na drugiej częstotliwości - dalekosiężne transmisje w procesie odbijania się fal radiowych zmieniają czestotliwość co "rozjeżdza" fale na której ktoś nas słyszy albo vice versa.

Należy zauważyć że nadajnik morsa 5W ma taki sam zasięg jak 40W nadajnik AM i 100W nadajnik SSB. Wynika to z charakterystyki, budowy przekazu i metody nadawania przekazu radiowego.

XHData D-808

XHData jest jedną z renomowanych firm Chińskich w lidze Tecsun i Degen.

Mają w swojej ofercie wersje odbiorników konkurencji - czyli w każdym przedziale i rodzaju mją swoją wersje. Ten odbiornik jest konkurentem odbiorników w kategorii "Od czegoś trzeba zacząć" niemniej jednak niejest to kategoria typu "Gdy się niema co sie lubi, to się lubi co się ma" aby niemyśleć że jest to zubożona wersja odbiorników z wyższej póki jak Sony czy Sangean od których jest trzykrotnie tańsze a robi to samo pod kątem Prepness i Survival gdzie w tym kontekście jest radiem o wiele bardziej sie nadającym.

Oferuje te same możliwości co Degen DE1103 oraz:

• RDS
• pasmo Lotnicze
• precyzyjniejsze dostrojenie do SSB - USB, LSB
• prezyzyjniejsze dostrojenie do częstotliwości
• o wiele więcej filtrów pasma aż do 500hz
• najmniejsze i najlrzejsze radio w przedziale $80

Definitywnie najlepsze radio do Plecakologii Stosowanej.

Temu radiu poswięcimy video z tłumaczeniem instrukcji obsługi, oceną i przykładami urzycia.

W polecaniu czy też przedstawianiu stosujemy w tym blogu metode "Mam to coś o tym moge powiedzieć" i "Wysłuchałem Marudzenia Innych o Tym Co Mają" w sensie że ominołem uczenia się na własnych błędach.

Te radio jest najlepszym kandydatem pod kątem Prepness, Survival i Plecakologia Stosowana. W niektórych sytuacjach było czulsze od mojego Yaesu FTDX-1200 które wraz z anteną i tunerem antenowym kosztowało 30 razy więcej.

Degen DE1103

Ocenia się że w Wielkiej Brytanni 10% społeczeństwa to Technologiczni Analfabeci - oznacza to że ta grupa społeczna nie jest w stanie np:

• odebrać lub wysłać email
• zainstalować bąć uruchomić aplikacje na telefonie typu "Cfany Telefon" :) "Smart Phone"
• obsługiwać urządzenia w kategorii "Smart" - "Cfane" :)  jak naprzykład Bluetooth Toothbrush - Blutufowa Szczoteczka Do Zębów :)

https://www.amazon.co.uk/Oral-B-CrossAction-Rechargeable-Toothbrush-Connectivity/dp/B00K2U61FG/ref=sr_1_5?crid=1TRF2FPWPL0RS&dchild=1&keywords=bluetooth+toothbrush&qid=1590933453&sprefix=bletooth+too%2Caps%2C230&sr=8-5

Dlatego radio poruszone tutaj oferuje prostote obsługi i użyteczności.



Sa dwie edycje - starsza analogowa elektronika - nowsza cyfrowa elektyronika - omawiamy nowszą wersje wygladającą identycznie do starszej.

Poświęcimy temu radiu video z pełnym tłumaczeniem instrukcji obsługi, opisem możliwości i demonstracją.

W skrucie:

• mieści się w $80 poziomie wydatków
• praktycznie pełne pasmo z wyjątkiem pasma lotniczego
• możliwość podłączenia zewnętrznej anteny
• CW - morse code, SSB tryb
• dwa filtry pasma 6 khz i 4 khz
• funkcja budzika
• funkcja ładowania beterii akumulatorowych NiHd
• PLL, Podwujna Konwersja, Synteza
• wysoka czułość
• mały odbiornik
• prosty w obsłudze z wyglądem Retro

Z tym radiem mamy dostęp do pasm amatorskich i urzytkowych - równierz do pasma CB.

W połączeniu z nawet najprostszym nadajnikiem morsa można uzyskać połączenia głosowe z innymi. Morse w jedną strone i w drugą, bąć morse w jedną a głos w drugą. Proste nadajniki morsa poruszone w pierwszej turze są niekomfortowe w odbiorze - są szerokopasmowe w odbiorze - czyli słuchają na tak szerokim paśmie że można słyszeć kilka kanałów naraz - odbiór przez te radio będzie owiele lepszy pod kątem wąskości pasma odbioru i czułości odbiornika.

Znakomite radio do Plecakologii Stosowanej.

Druga tura - Od Zera do Milionera

Celem pierwszej tury było aby każdy bez wzgędu na zasobność mógł zacząć w domenie EmComm.

$20 miesięcznie było standardem pierwszej tury.

$80 miesięcznie jest standardem drugiej tury.

Zgodnie z zasadą 20 daje 80 - 80 daje dwadzieścia - 80% zdolności może być osiągnięte przy 20% wysiłku. Niemniej jednak aby osiągnąć 100% potrzebne jest dalsze 80% wysiłku co równierz przekłada się na wydatki.

Do tego miejsca mamy wszystko aby:

• odbierać transmisje radiowe - wliczając w to transmisje dalekośężne nadawane z poza kraju i kontynentu
• mamy możliwość odbierania transmiscji wewnątrz i nazewnątrz w różnych warunkach pogodowych
• mamy możliwość komunikacji w obszaże 1000 km
• całość ekwipunku możemy zasilić bateriami bąć akumulatorami bateryjnymi
• mamy możliwość zabespieczenia naszego ekwipunku przed zniszczeniem
• ekwipunek jest przenośny o małej wadze i objętości

Nema również powodów czy przeciwskazań co do posiadania takowego ekwipunku:

• kommunikacja EmComm niewymaga zezwoleń i nienarusza przepisów - powiecmy inaczej - nikogo jeszcze nieukarano za wołanie o pomoc bez zezwolenia na wołanie pomocy
• posiadanie ekwipunku EmComm bez jego używania w celach krótkofalarskich - hobbistycznych - nienarusza żadnych przepisów
• odbiór przekazów radiowych niewymaga zezwoleń - nadawanie w celach komercyjnych i amatorskich wymaga zezwoleń
• z punktu prepness i survival - odbiór radiowy jest niewykrywalny w obszarze kilkuset metrów od odbiornika - nieekranowana elektronika emanuje fale radiowe które są w stanie być rozpoznane przez specjalistyczny sprzęt

Celem drugiej tury jestaby osiągnąć

• komunikacje lokalną, krajową, kontynentalną i pozakontynentalną
• mieć dostęp do odbioru praktycznie pełnego pasma radiowego - np. pasma lotniczego
• mieć dostęp do praktycznie wszystkich trybów komunikacji - jak cyfrowa i SSB
• możliwość kożystania z serwisów użytkowych - jak Fax Pododowy czy Cyfrowe Wiadomości Tekstowe
• odbierać komunikacje z satelitów i stacji kosmicznej - nie w pełni - komunnikacja z satelitami wymaga więcej nakładu i z punktu przenośności, przydatności, potrzeby doświadczenia, wiedzy, wysiłku i sprzętu jest niebrana pod uwage - temu tematowi poświęca się kilkuset stronicowe publikacje - nieprzydatne w Plecakologii Stosowanej

$80

Teraz dochodząc gdze jesteśmy powinniśmy zadbać o to co nazbieraliśmy.

Jako że broń EMP została uznana za broń masowej zagłady - prawdopodobieństwo jej użycia jest znikome niemniej jednak w jednym z artykułów poruszymy to zagadnienie.

Pojemnik wszystkoodporny.

Są to pojemniki wykonane aby wytrzymać typowe zawalenie sie budynku w znaczeniu spadającego gruzu. Sa powszechnie urzywane na ekspedycjach morskich i londowych.

• wysoka odporność
• wodoszczelne
• gazoszczelne z zaworem wysokiego ciśnienia
• gombka specjalna lekko przycięta do budowania wnęk zabespieczających sprzęt przed obijaniem się o inne przedmioty zeskładowane w pojemniku

Po co nam to - z mojego doświadczenia proste pojemniki jak do kanapek które są wodoszczelne i gazoszczelne i do pewnego stopnia odporne na ściskanie - niesą wpełni dobrym zabespieczeniem. a wiem to bo przeszedłem 3 tysiące kilometrów szlakami pieszymi po różnym terenie w różnych warunkach pogodowych - nosząc ze sobą sprzęt elektroniczny. Wiele razy opierałem się o plecak czy siedząc w namiocie nadepywałem na różne przedmioty z różnym skutkiem na ich wygląd czy też funkcjonowanie. Jak sie śpi w namiocie ważącym 600 gr czy w BiviBag to takie rzeczy sie zdażają mimowolnie. Najgorsza jest kondensacja i kapanie ze ścian namiotu czy mokre ścianki BiviBag.

$60

Teraz mając ekstra $20 możemy polepszyć odbiór naszych odbiorników oraz uzyskać bardzodobry odbiór w domu - pogoda może uniemożliwić nam odbiór na dworze.

Jakie to ma znaczenie "na dworze" czy "w domu" - ma sie w niektórych sytuacjach jak 100% lepiej bąć też kilkadziesiąt więcej stacji radiowych niemożliwych do usłyszenia w domu. Dlaczego tak jest - szum radiowy generowany przez elekryczne urządzenia jak silniki - np pralki czy kompresor lodówki - czy terz komputery - szczególnie komputery - jak i wszystkie nowoczesne urządzenia elektroniczne - generuja szum zagłuszający - w wielu przypadkach całkowicie - słyszalność stacji radiowych bąć przekazów Radio Amatorskich.

Prosty test wyłączenia korków - o ile mieszkamy w domku jednorodzinnym - pozwoli zauważyć wysoką różnice w szumach. Graficznie to sie ma jak Nic do Cos widzialnego na ekranie komputera zaprezentowane w trybie tzw wodospadu.

Wielu Radio Amatorów robi wyprawy do miejsc z niską bąć kompletną ciszą szumów radiowych aby uzyskać jaknajdalsze połączenia bąć słyszeć bardzo dalekie stacje. Ja jestem jednym z nich.

Tematowi odszumiania mieszkania poświęcimy osobny artykół.

Podsumójmy

• odbiów praktycznie wszystkich częstotliwości radiowych - z pominięciem fal Długich w przypadku Tecsun R-909
• możemy komunikować się morsem - a jak powiemy że słuchamy na AM i podamy częstotliwość to osoba po drugiej stronie może do nas nadawać AM tak jak stacja radiowa - praktycznie wszystkie stacje radioamatorskie mają możliwość nadawania AM
• to wszystko możemy osiągnąć na bateriach paluszkowych bądź 9V baterii z nietakąsamą mocą
• odbiór cyfrowych sygnałów radiowych za pomocą RTL-SDR

Degen DE31MS Indoor Active Soft Loop Antenna

• kilkakrotnie więcej słyszalnych stacji radiowych
• rozkładana - mała po złożeniu
• może być używana nadworze w dobrych warunkach pogodowych - bąć w namiocie w czasie nieprzyjemnej pogody
• trzy sposoby na podłaczenie - bezpośrednio do gniazda antenowego jeśli jest dostępne - za pomocą klamerki do antenny radia - za pomocą przykładanego rdzenia ferrytowego (niektóre radia niemają anteny teleskopowej tylko antene wewnetrzną) przykłada się rdzeń do radia i to tworzy tzw pętle rezonansową
• można zawiesić na oknie za pomocą przyssawki
• doza kierunkowości - co pozwala na selektywny odbiór stacji zagłuszających się z powodu bliskości lub silności nadajników - czasami celowo jak z rozgłośnią z północnej koreji zagłuszanej przez stacje amerykańską tylko 5khz obok nadającą kilkakrotnie silniej

Trzeba dodać że ta antena znajduje się na rynki pod wieloma nazwami - jak np Tecsun. Tecsun i Degen wydają się dzielić rozwiązaniami - mają bardzo podobne produkty bąć też identyczne - jak powyższa antena.

$40

Podsumowując to gdzie doszliśmy z $20, mamy.

• odbiów praktycznie wszystkich częstotliwości radiowych - z pominięciem fal Długich w przypadku Tecsun R-909
• ciągle niemożemy odbierać cyfrowych transmisji - fax pogodowy i textowe informacje pogodowe i cyfrowe transmisje radioamatorskie w trybie tekstowym
• możemy komunikować się morsem - a jak powiemy że słuchamy na AM i podamy częstotliwość to osoba po drugiej stronie może do nas nadawać AM tak jak stacja radiowa - praktycznie wszystkie stacje radioamatorskie mają możliwość nadawania AM
• to wszystko możemy osiągnąć na bateriach paluszkowych bądź 9V baterii z nietakąsamą mocą
• możemy takowe baterie ładować z małej baterii słonecznej i prostej ładowarki USB - są dostępne baterie 9V ładowane z kabla "mikro USB", mają gniazdo USB - są też wersje tych rozwiązań w bateriach AA

Więc w tym momencie można się skupić na odbiorze tego co niebyłoby możliwe przez zestaw który mamy. Dodamy RTL-SDR czyli odbiornik radiowy podłączany przez gniazdo USB - podłączany do Komputera bąć też telefonu typu Smart Phone - jak Android albo I-OS (Apple). Niektóre zestawy mają prostą antene biurkową - jak dodamy przejściówke to będziemy mogli podłączyć RTL-SDR do posiadanych przez nas anten BNC Gniazdko <> SMA Wtyk.

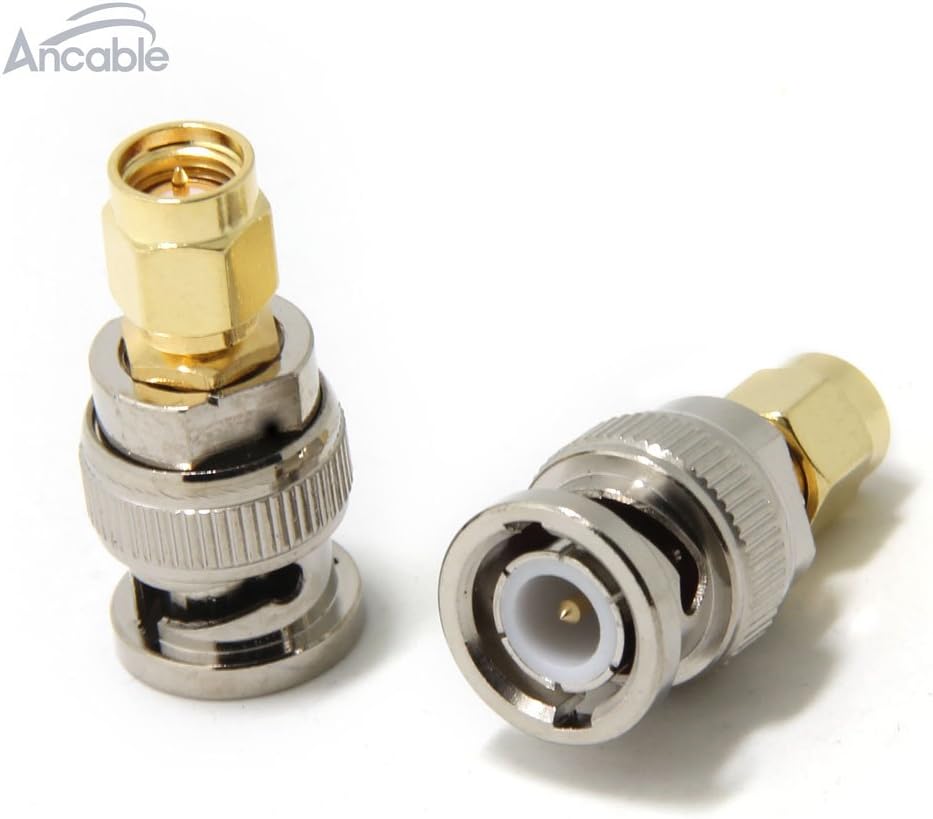

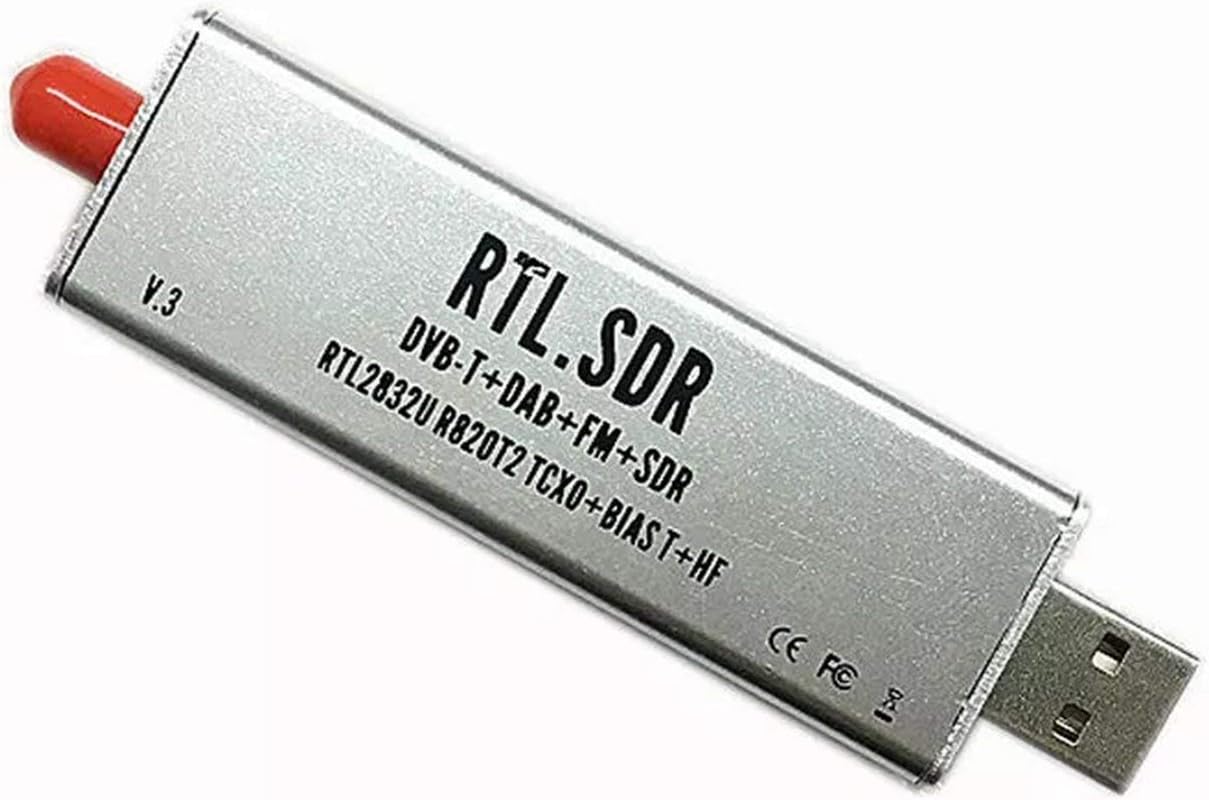

RTL-SDR + przejściówka do anteny BNC SMA $20

• pełne pasmo odbiorcze od 100 Khz do 1Ghz
• możliwość odbioru transmisji cyfrowych
• skaner radiowy
• graficznie przetstawione pasma radiowe umożliwiające identyfikacje częstotliwości na których nadawane są sygnały
• dekodowanie transmisji morsem
• odbiór z satelitów i Miedzynarodowej Stacji Kosmicznej
• odbiór transmisji Radio Amatorskich
• możliwość pracy bez komputera na telefonie
• odbiór cyfrowych transmisji pogodowych
• odbiór zdjęć
• odbiór transmisji przesyłającej pliki komputerowe jak zapisy z arkuszy kalkulacyjnych bąć też całego oprogramowania jak programy do zainstalowania na komputerze

Opis jak używać będzie podany w osobnym artykule jakoże są książki o RTL-SDR mające kilkaset stron - jak naprzykład "RTL-SDR" napisana przez Carl Laufer - pełny tytół "RTL-SDR The Hobbyst's Guide to RTL-SDR" 282 strony - niestety po angielsku.

Jest to typowy odbiornik radiowy w systemie SDR więc jest mnustwo informacji jak go używać - równierz w jezyku polskim.

Kabel do telefonu komurkowego kosztuje ekstra $5 - ceny RTL-SDR wachają się od $14 do $24 - zależnie skąd są przysyłane jako że zwykle cena zawiera koszt przesyłki.

Kabel po angielsku nazywa się "OTG Adapter" - jest to kabel używany do podłaczania urządzeń USB do telefonu komórkowego.

$20

W tym paśmie wydatków można zacząć w swiecie radiowo nadawczym niemniej jednak nie w pełni. W przypadku Odbioru i Nadawania wydaje się tyko możliwe albo Odbieranie abo Nadawanie bez wykonania anten i klucza do morsa samemu.

$20

Odbiór

Proste radio zdolne do odbioru większości pasm radiowych jak naprzykład

Tecsun R-909

Zalety

• kżdy może sobie nanie pozwolić
• wzasadzie wszystkie zakresy radiowe są dostępne
• kilka do kilkunastu tygodni na parze bateri paluszkowych
• prostota obsługi
• niezwykle małe - mieści się w dłoni
• posiada tzw przedwzmacniacz - odbiera więcej stacji niż radia bez przedwzmacniacza

Wady

• potrafi się rozstrajać - odchodzi od zakresu i trzeba lekko pokręcić aby dostroić
• niema dostępu do fal Długich - brak możliwości słuchania Jedynki Polskiego Radia
• duża dzióra pomiędzy 1610 khz do 5.95 Mhz i nic powyżej tego zwyjątkiem stacji FM w 100 Mhz
• brak możliwości odbioru Rozgłośni Pogodowych Cyfrowych oraz Radio Amatorów
• brak gniazda na zewętrzną antene

Klony tego radia można kupić za $7 z przesyłką - każdy może sobie nanie pozwolić.

Retekes CS-106

Znane pod wieloma nazwami - powszechnie klonowane radio kosztujące $7 z przesyłką.

Zalety

• kżdy może sobie nanie pozwolić
• wzasadzie wszystkie zakresy radiowe są dostępne
• kilka do kilkunastu tygodni na parze bateri paluszkowych
• prostota obsługi
• niezwykle małe - mieści się w dłoni
• stabilność dostrajania - nieodchodzi od nastawionej częstotliwości tak bardzo jak Tecsun R-909 i jego klony
• automatyczne wyszukiwanie stacji
• możliwość odbioru fal Długich - Polskie Radio Jedynka
• pamięć

Wady

• brak możliwości odbioru Rozgłośni Pogodowych Cyfrowych oraz Radio Amatorów
• brak gniazda na zewętrzną antene
• nieokreślona jakość wykonania - jako że jest to powszechny "klon" niejest to radio poddane pełnej kontroli jakości wykonania co sprawia że niema pewności że to radio będzie wysokiej jakości i co zatym idzie słyszeć wszystkie rozgłośnie radiowe tak jak Tecsun R-909

Nadawanie

Niestety w tym dziale musimy opisać "Gotowce" i "Złóż to sam" jako że można złożyć sprzet lepszy niż kupiony.

Gotowce i Złóż to sam

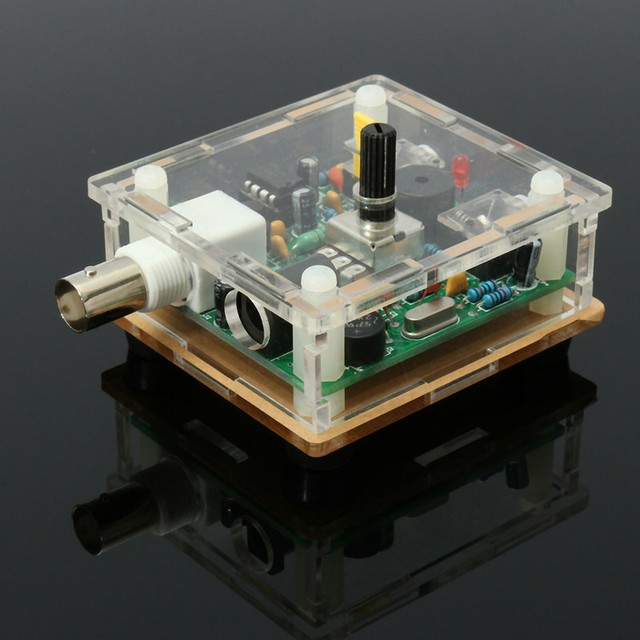

S-Pixie

Jest to stacja (nadajnik-odbiornik) Codu Morsa zdolny do transmisji sygnału który może być słyszalny 1000 km dalej.

Zalety

• kżdy może sobie nanie pozwolić
• 1 W transmisji - około 1000 km zasięgu
• pracuje na 9V baterri - trzeba osobnej wtyczki - albo na 12V z różnych źródeł zasilania
• kompatybilne z tzw kluczem prostym - można go wybudować z prawie każdego kabla słuchawkowego z przełącznikiem stycznikowym
• niezwykle małe - mieści się w dłoni
• niezwykle małe zużycie prądu

Wady

• jedna częstotliwość nadawania w paśmie 40 metrów 7 Mhz
• odbiór w jednej częstotliwości z bardzo szerokim odbiorem - około 2,4 khz - słyszy dużo sygnałów wokół częstotliwości nadawczej

Do tego będzie potrzebne

• antena nadawczo odbiorcza - jak w radiach - specjalna na pasmo 7 Mhz -

• albo - antena kablowa - wykonanie opisane będzie w osobnym artykule
• tzw Klucz własnej roboty - wykonanie opisane bedzie w osobnym artykule

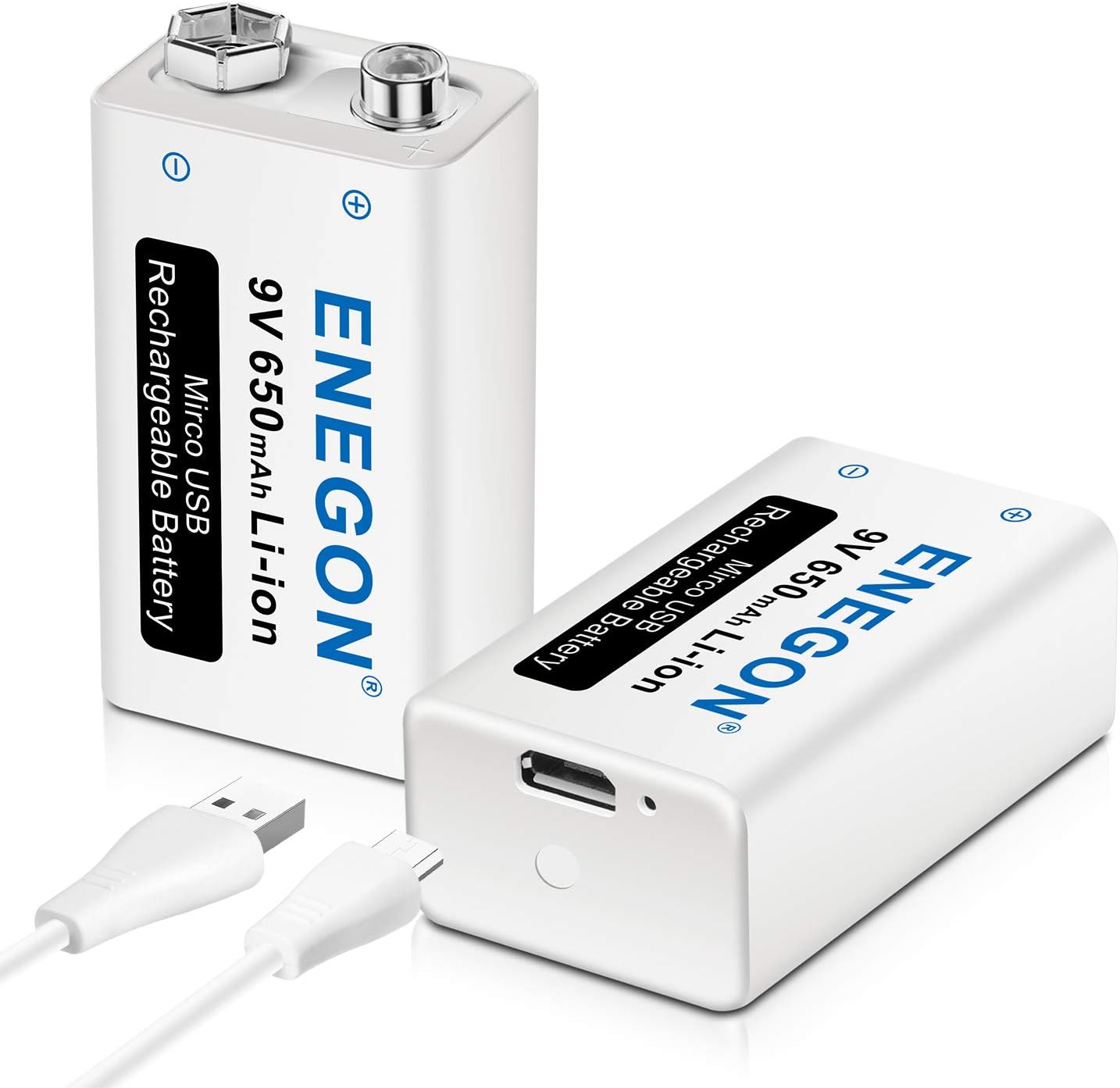

• kabel zasilający na baterie 9V - można go użyć z pojemnikiem na baterie AA na 12V

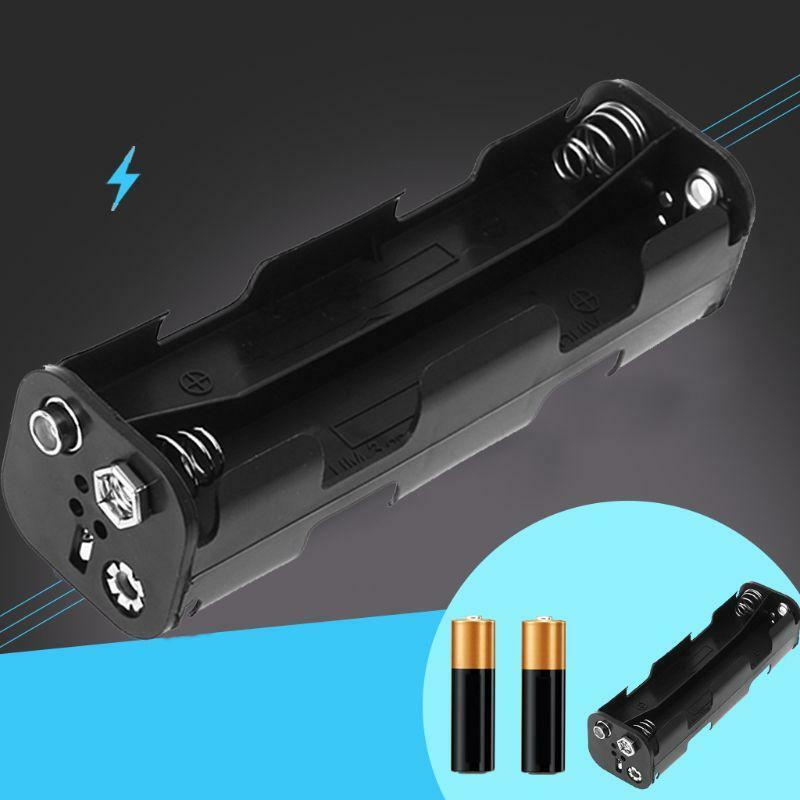

• adapter na osiem AA baterji - daje napięcie 12V które daję pełna moc nadawania 1,2W

Jeśli niekupisz gotowej anteny teleskopowej do nadajnika to za zaoszczędzone pieniądze możesz kupić zestaw do samodzielnego złożenia

• "Frog Sounds QRP Transceiver" - $11 - moc 3W co jest minimum dwukrotna moc Pixie - podobne zalety i wady - sprzedawany bez obudowy tylko płytka i komponenty - można kupić gotowy wybudowany ale niemożna sie zmieścić z całym zestawem w $20

Nadawanie i Odbiór

Tutaj potrzeba kompromisów

• klon Teksun R-909 albo  CS-106
• Pixie albo Frog Sounds
• Kabel na baterie 9V
• Antena kablowa własnej roboty
• Klucz Morsa do nadawania - własnej roboty

Od zera do milionera - w wydatkach

Od zera do milionera - w wydatkach

Ogladając czy też czytając książki o prepersach i prepness można zauważyc ze w zasadzie niema górnej granicy w wydatkach. Oglądając "Doomsday Preppers" cykl filmowy wydany przez National Geographic możemy jednak zobaczyć że inteligentne - rossądne wydawanie może dać taki sam rezultat jak wydanie kilku milionów. Jak to jest. Otóz w tymze cyklu filmowym kazda postac którejto został powiecony odcinek zostaje oceniona pod kilkoma kontami i koncowy werdykt to jak długo osoba przetrwa w sytuacju gdy GieUWyNyO wpadnie w wentylator. Jeden z uczestników wydał 2 miliony dolarów i został identcznie oceniony jak człowiek który wydał 1 tysiąc dolarów. Klucz do takiej oceny był w profilu, sprzecie i umiejetnociach postaci opisanej w odcinku.

Do czego nawiązuje - sa różne osoby o różnych zdolnościach i umiejętnościach i sprzęt radiowy powinien odzwierciedlać profil osoby - prepersa. To powoduje że osoba która jest w sytuacji w której uciekanie do lasu czy puszczy niejest opcją braną pod uwage ma inny profil niż osoba biorąca tą opcje pod uwage. Również różne osoby z powodów zasobów finansowych mają różne priorytety. Są też ci co wierzą że bedą tacy co nas wesprą lub uratują.

Dlatego użyjemy metody prezentacji - od zera do milionera w trzech profilach odbiór, nadawanie, odbiór i nadawanie. Jako że ceny się zmieniają w stosunku do wartośći dolara podamy ceny i granice w dolarach.

Anteny

Anteny

Aby mieć możliwość odbioru bąć nadawania potrzebujemy anteny - radia mają wbudowaną prostą antene teleskopową która w moich testech sprawowała się bardzo dobrze a w niektórych wypadkach lepiej niż moja antenna pętlowa zainstalowana na poddaszu z tunerem antenowym.

Anteny do radia - odbiór

Przytocze antenny które są najbardziej użyteczne dla prepeersów.

• kablowa - zewnetrzna antenna kablowa zwykle dołaczona do odbiorników radiowych
• polepsza odbiór sygnałów do około 50% - ustalone w praktycznych testach
• posiada pewną kierunkowość i co za tym idzie selektywność odbieranych stacji
• ułożona przy ziemi posiada zdolność eliminowania szumów - w pewnym stopniu
• kablowa z tzw przeciwwagą - jest to antena kablowa dwu elementowa gdzie jeden element (drut) wisi w powietrzu a drugi jest ułożony na ziemi
• potrafi wydobyć stacje radiowe niedające się usłyszeć przez antenne teleskopową radia
• posiada pewną kierunkowość i co za tym idzie selektywność odbieranych stacji
• możliwość wielu różnych ustawień co powoduje selektywność i wydobywanie niesłyszalnych stacji
• wysoka czułość sprawia że kilkakrotnie więcej stacji staje się słyszalnymi
• antena aktywna pętlowa - posiada aktywny element podłoczony do tunera antenowego z przedwzmacniaczem i filtrem szumów
• w wielu wypadkach o wiele więcej stacji jest słyszalnych niż w przypadku pozostałych anten co jest zaletą posiadania filtrów i aktywnego elementu antenowego
• potrafi być kierunkowa - wycishać stacje nadające z określonych kierunków
• w zasadzie miniaturowa - odrobine więkrza od anteny wbudowanej w radio
• wymaga zasilania bateriami - barzdo mały pobór prądu
• może być sprzężona bąć podłączona do radia nawet gdy niema wtyku antenowego
• antena pętlowa dostrajana - biurkowa
• w pełni kierunkowa - selektywność sygnałów
• posiada tuner antenowy synchronizujący antenne a częstotliwościami odbieranymi - polwpsza słyszalność stacji radiowych
• nienadaje się do plecaka - obudowa pętli jest nieprzystosowana do bycia "obijanym" - największa antena z wyżej wymienionych "obientosciowo"

Antenny do nadajników - odbiór i nadawanie

Przytocze najbardziej użyteczne.

• zasilana signałem z krawędzi - końca - antenny - jest to antena kablowa gdzie kabel ma długość połowy tzw długości fali - a ze w tej publikacji bedziemy poruszać nadajniki działające na długości fali 40 metrów to długość aktywnego elementu jest 20 metrów
• ma przynajmniej 4 podstawowe konfiguracje (jak jest rozłożona) co sprawia że sygnał rosprzestrzenia się specyficznie do konfiguracji - dotyczy to donsnosci i kierunkowosci anteny
• moze byc skonfigurowana tak ze wiazka fali jest tak wąska ze konfigurowanie tej anteny w taki sposób i jej używanie w taki sposób jest nedozwolone w kilku krajach swiata - jako ze jest znikoma szansa wykrycia transmisji przez stacje nasłuchowe wojskowe i podobne
• ma kilka wersji - w kontekscie ile elementów (drutów itp) jest użytych w jej konfiguracji
• bardzo mała - zajmuje mało miejsca - plecakowa
• jest wersja tej antenny z wbudowanym tunerem antenowym - którą to będziemy używać w tej publikacji i którą zalecamy
• zwykla antena teleskopowa - jak w odbiornikach radiowych
• nadaje się do sytuacji gdzie niema możliwości rozłożenia anten większych wymagających przestrzeni

Lista Częstotliwości

Bez listy częstotliwości zdobycie informacji czy też komunikacja byłaby niemożliwa.


SERWISY RADIOWE POLSKIE

225 khz - Polskie Radio 1
963 khz - Twoje Radio Lipsko
1584 khz - Radio Andrychów
1602 khz - Radio AM Kraków

SERWISY RADIOWE ZAGRANICZNE PO POLSKU

20:00 - 21:00 6020 khz; 7305 khz China Radio International
14:30 - 15:00 1386 khz Niemiecka Prywatna Stacja
19:45 - 20:15 1467 khz TWR EUROPE AND CAMENA

FAX POGODOWY

Wysyłana jest mapa pogody.

GRECJA - Ateny

09:00 8106.9 khz

UK Weather Fax transmissions

Broadcast schedule and frequencies for Northwood (GYA), England.

GYA Frequencies	Broadcast Type	Times in UTC/GMT
2618.5 (2616.6) kHz* 4610 (4608.1) kHz 8040 (8038.1) kHz 11086.5 (11084.6) kHz 18261 (18259.1) kHz*	Surface Analysis	0300, 0400, 0500, 0900, 1100, 1200, 1500, 1800, 2100, 2300.
	Surface prog T24	0524, 0800, 1000, 1300, 1736, 2200.
	Wind	0812, 2112
	Fronts Centres	0848, 0912, 1124, 1136, 1400, 1600, 1700, 2000, 2012, 2024, 2036,
	Gale Summary	0348, 0600, 0700, 1148, 1548, 1900,
	Sea Swell	0924, 1912,

NIEMCY - Offenbach/Pinneberg

04:30 3855 khz; 7880 khz; 13882.5 khz
09:30 3855 khz; 7880 khz; 13882.5 khz
10:07 3855 khz; 7880 khz; 13882.5 khz
15:20 3855 khz; 7880 khz; 13882.5 khz
15:40 3855 khz; 7880 khz; 13882.5 khz
21:00 3855 khz; 7880 khz; 13882.5 khz
21:15 3855 khz; 7880 khz; 13882.5 khz

PROGNOZA POGODY NADAWANA W SYSTEMIE RTTY

HOLANDIA

0333

Netherlands Coast Guard (PBK)

3673 kHz

NETHERLANDS

Local navigational warnings and weather (ice at 1133)

ESTONIA

0233

Tallinn (ESA)

3310 kHz

ESTONIA

Local navigational warnings

FINLANDIA

0233

Turku (OFK)

1638, 1677, 1719, 2810 kHz

FINLAND

NAVAREA I, local navigational warnings and weather

BELGIA

0233

Oostende (OSU)

2761 kHz

BELGIUM

Local navigational warnings

UKRAINA

0233

Kerch

4149 kHz

UKRAINE

Local navigational warnings

WŁOCHY

0333	Palermo (IPP)	1852 kHz	ITALY	Weather
0333	Lampedusa (IQN)	1876 kHz	ITALY	Local navigational warnings
0333	Messina (IDF)	2789 kHz	ITALY	Local navigational warnings
0333	Napoli (IQH)	2632 kHz	ITALY	Local navigational warnings

0333

Bari (IPB)

2579 kHz

ITALY

Local navigational warnings

0333	Augusta (IQA)	2628 kHz	ITALY	Local navigational warnings
0333	Livorno (IPL)	2591 kHz	ITALY	Local navigational warnings
0333	Livorno (IPL)	2591 kHz	ITALY	Weather
0333	Genova (ICB)	2722 kHz	ITALY	Local navigational warnings
0333	Augusta (IQA)	2628 kHz	ITALY	Weather
0333	Bari (IPB)	2579 kHz	ITALY	Weather
0333	Lampedusa (IQN)	1876 kHz	ITALY	Weather
0333	Crotone (IPC)	2663 kHz	ITALY	Local navigational warnings
0333	Napoli (IQH)	2632 kHz	ITALY	Weather

0333	Genova (ICB)	2722 kHz	ITALY	Weather
0333	Palermo (IPP)	1852 kHz	ITALY	Local navigational warnings
0333	Mazara del Vallo (IQQ)	2600 kHz	ITALY	Weather

0333	Messina (IDF)	2789 kHz	ITALY	Weather
0333	Mazara del Vallo (IQQ)	2600 kHz	ITALY	Local navigational warnings

0303	Cagliari (IDC)	2680 kHz	ITALY	Weather
0303	Cagliari (IDC)	2680 kHz	ITALY	Local navigational warnings

0303

Porto Torres (IZN)

2719 kHz

ITALY

Weather

0135

Augusta (IQA)

2628 kHz

ITALY

Weather

0135	Mazara del Vallo (IQQ)	2600 kHz	ITALY	Weather
0135	Cagliari (IDC)	2680 kHz	ITALY	Weather
0135	Porto Torres (IZN)	2719 kHz	ITALY	Weather
0135	Ancona (IPA)	2656 kHz	ITALY	Weather
0135	Bari (IPB)	2579 kHz	ITALY	Weather
0135	Genova (ICB)	2722 kHz	ITALY	Weather
0135	Civitavecchia (IPD)	1888 kHz	ITALY	Weather
0135	Napoli (IQH)	2632 kHz	ITALY	Weather
0135	Crotone (IPC)	2663 kHz	ITALY	Weather
0135	Messina (IDF)	2789 kHz	ITALY	Weather
0135	Palermo (IPP)	1852 kHz	ITALY	Weather
0135	Lampedusa (IQN)	1876 kHz	ITALY	Weather

0135	San Benedetto del Tronto (IQP)	1855 kHz	ITALY	Weather
0135	Trieste (IQX)	2624 kHz	ITALY	Weather
0135	Livorno (IPL)	2591 kHz	ITALY	Weather

NORWEGIA

0333

Bodo (LGP)

1659, 1710, 1770 kHz

NORWAY

Local navigational warnings and weather (ice on request)

0233	Rogaland (LGQ)	1692 kHz	NORWAY	Local navigational warnings and weather (ice on request)
0233	Vardo (LGV)	1635, 1695, 1713 kHz	NORWAY	Local navigational warnings and weather (ice on request)

0233	Farsund (LGZ)	1785 kHz	NORWAY	Local navigational warnings and weather (ice on request)
0233	Tjome (LGT)	1665 kHz	NORWAY	Local navigational warnings and weather (ice on request)

0233

Floro (LGL)

1680 kHz

NORWAY

Local navigational warnings and weather (ice on request)

0133

Orlandet (LFO)

1782 kHz

NORWAY

Local navigational warnings and weather (ice on request)

POLSKA

0135

Witowo (SPS)

2720 kHz

POLAND

Weather

0133

Witowo (SPS)

2720 kHz

POLAND

Local navigational warnings

WIELKA BRYTANIA

0210

Clyde (Coastguard MRCC)

1883 kHz

UNITED KINGDOM

Weather

0150

Humber (Coastguard MRCC)

2226 kHz

UNITED KINGDOM

Weather

0130

Aberdeen (Coastguard MRCC)

2226 kHz

UNITED KINGDOM

Weather

0110	Falmouth (Coastguard MRCC)	2226 kHz	UNITED KINGDOM	Weather
0110	Stornoway (Coastguard MRCC)	1743 kHz	UNITED KINGDOM	Weather
0110	Shetland (Coastguard MRCC)	1770 kHz	UNITED KINGDOM	Weather

BELGIA

0103

Oostende (OSU)

2761 kHz

BELGIUM

Ice

LITWA

0033

Riga (YLQ)

4357 kHz

LATVIA

Local navigational warnings

IRLANDIA

0303

Valentia (EJK) (Coastguard MRSC)

1752 kHz

IRELAND

Weather

0233

Valentia (EJK) (Coastguard MRSC)

1752 kHz

IRELAND

Local navigational warnings

0033

Malin Head (EJM) (Coastguard MRSC)

1677 kHz

IRELAND

Local navigational warnings

GRECJA

0033

Limnos (SVL)

2730 kHz

GREECE

Local navigational warnings

0033

Kerkira (SVK)

2830 kHz

GREECE

Local navigational warnings

ROSJA

0000

Okhotsk

2560 kHz

RUSSIA - Pacific

Weather in Russian

FRANCJA

0003

La Garde (CROSS) (MRCC)

1696, 2677 kHz

FRANCE - Mediterranean

Weather in French

0000

Etel (CROSS) (MRCC)

2677 kHz

FRANCE - Channel and Atlantic

Weather in French

0000

Corsen (CROSS) (MRCC)

1650, 2677 kHz

FRANCE - Channel and Atlantic

Weather in French

GREENLAND

0035

Qaqortoq (OXF)

2129, 2225, 2265 kHz

GREENLAND

Local navigational warnings

0035

Aasiaat (OYR)

2116, 2304, 2400, 3125, 3276, 3280 kHz

GREENLAND

Local navigational warnings

0000

Ammassalik (OZL)

2250, 3250, 4381 kHz

GREENLAND

Weather and ice

0000

Qaqortoq (OXF)

2129, 2225, 2265 kHz

GREENLAND

Weather and ice

0000

Aasiaat (OYR)

2116, 2304, 2400, 3125, 3276, 3280, 4381, 6522 kHz

GREENLAND

Weather and ice

IZRAEL

0000

Haifa (4XO)

2649 kHz

ISRAEL

Local navigational warnings and weather

ESTONIA

0033

Tallinn (ESA)

3310 kHz

ESTONIA

Weather

0000

Tallinn (ESA)

3310 kHz

ESTONIA

Weather

NIEMCY

Frequency	Call sign	Times of broadcast	Power	Class of emission	Band	Shift
147,3 kHz	DDH 47	05.30 - 22.00 UTC	20 kW	F1B	50 Baud	+ / - 42,5 Hz
11039 kHz	DDH 9	05.30 - 22.00 UTC	1 kW	F1B	50 Baud	+ / - 225 Hz
14467,3 kHz	DDH 8	05.30 - 22.00 UTC	1 kW	F1B	50 Baud	+ / - 225 Hz
4583 kHz	DDK 2	00.00 - 24.00 UTC	1 kW	F1B	50 Baud	+ / - 225 Hz
7646 kHz	DDH 7	00.00 - 24.00 UTC	1 kW	F1B	50 Baud	+ / - 225 Hz
10100,8 kHz	DDK 9	00.00 - 24.00 UTC	10 kW	F1B	50 Baud	+ / - 225 Hz
